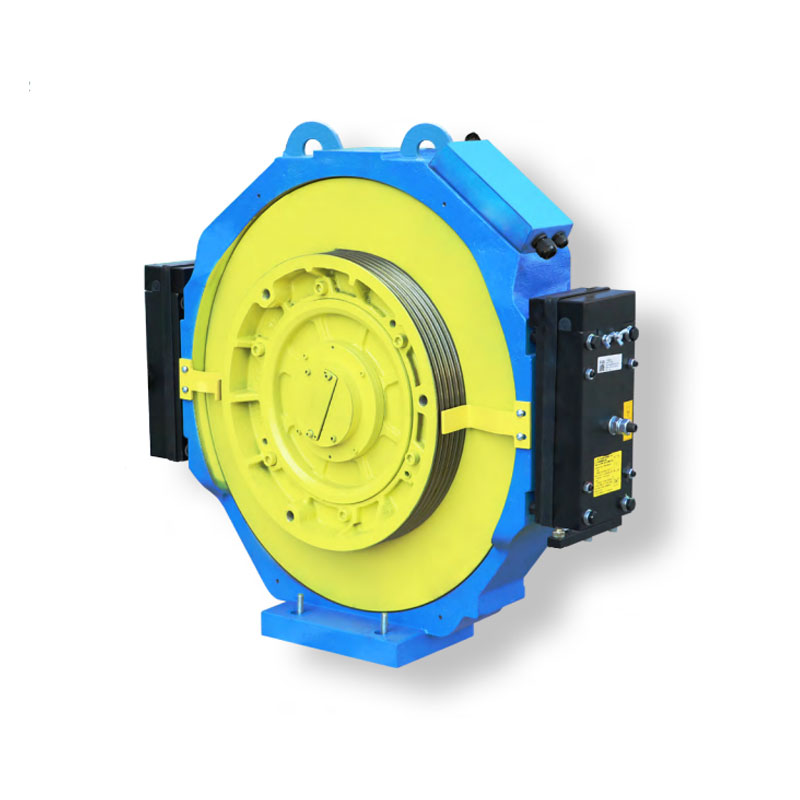

WIJ (400 mm SHEAVE)-SERIE MACHINES
| Capaciteit | 272kg-680kg |
| Wrap | Enkele omslag |
| Rotor | Externe rotor |
| Ondersnijding | U |
| Vlakheid van het voetkussen | < 0,5 mm |
| Beschermingsgraad | IP41 |
| Isolatieklasse | F |
| Polen | 30 |
| Inschakelduur | S5-40% |
| Nominale motorspanning | AC380V |
| Rem | Blok |
| Spanning oppikken / vasthouden | DC110V |
Dubbelzijdige gelijkrichtingsstroombron voor rem
| Model | Capaciteit kg |
Snelheid van de lift mevrouw |
Nominaal vermogen kW |
Nominale stroom A |
Nominale snelheid toerental |
Frequentie Hz |
Diameter schijf mm |
Koppel Nm |
Touwen | Groef afstand. mm |
Snijhoek | Groef Hoek | Roping | Asbelasting kg |
Handvatwiel | Vrijgeven op afstand | Luiheid kgm^2 |
Gewicht kg |
| WE-272-100 | 272 | 1.0 | 1.8 | 4.4 | 95 | 23.8 | 400 | 181 | 4-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-272-150 | 1.5 | 27 | 7.5 | 143 | 35.8 | |||||||||||||
| WE-272-160 | 1.6 | 2.9 | 153 | 38.3 | ||||||||||||||
| WE-272-175 | 1.75 | 3.2 | 167 | 41.8 | ||||||||||||||
| WE-272-200 | 2.0 | 3.6 | 8.7 | 191 | 47.7 | |||||||||||||
| WIJ-320-100 | 320 | 1.0 | 2.1 | 5.1 | 95 | 23.8 | 400 | 213 | 4-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WIJ-320-150 | 1.5 | 3.2 | 8.8 | 143 | 35.8 | |||||||||||||
| WE-320-160 | 1.6 | 3.4 | 153 | 38.3 | ||||||||||||||
| WE-320-175 | 1.75 | 3.7 | 167 | 41.8 | ||||||||||||||
| WE-320-200 | 2.0 | 4.3 | 10.2 | 191 | 47.7 | |||||||||||||
| WIJ-400-100 | 400 | 1.0 | 2.7 | 6.4 | 95 | 23.8 | 400 | 266 | 4-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WIJ-400-150 | 1.5 | 4.0 | 11.0 | 143 | 35.8 | |||||||||||||
| WE-400-160 | 1.6 | 4.3 | 153 | 38.3 | ||||||||||||||
| WE-400-175 | 1.75 | 4.7 | 167 | 41.8 | ||||||||||||||
| WE-400-200 | 2.0 | 5.3 | 12.7 | 191 | 47.7 | |||||||||||||
| WIJ-450-100 | 450 | 1.0 | 3.0 | 7.2 | 95 | 23.8 | 400 | 299 | 4-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WIJ-450-150 | 1.5 | 4.5 | 12.2 | 143 | 35.8 | |||||||||||||
| WIJ-450-160 | 1.6 | 4.8 | 153 | 38.3 | ||||||||||||||
| WE-450-175 | 1.75 | 5.2 | 167 | 41.8 | ||||||||||||||
| WE-450-200 | 2.0 | 6.0 | 14.3 | 191 | 47.7 | |||||||||||||
| WIJ-600-100 | 600 | 1.0 | 4.2 | 10.0 | 95 | 23.8 | 400 | 419 | 5-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-600-150 | 1.5 | 6.3 | 17.0 | 143 | 35.8 | |||||||||||||
| WE-600-160 | 1.6 | 6.7 | 153 | 38.3 | ||||||||||||||
| WE-600-175 | 1.75 | 7.3 | 167 | 41.8 | ||||||||||||||
| WE-600-200 | 2.0 | 8.4 | 20.0 | 191 | 47.7 | |||||||||||||
| WIJ-630-100 | 630 | 1.0 | 4.2 | 10.0 | 95 | 23.8 | 400 | 419 | 5-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-630-150 | 1.5 | 6.3 | 17.0 | 143 | 35.8 | |||||||||||||
| WE-630-160 | 1.6 | 6.7 | 153 | 38.3 | ||||||||||||||
| WE-630-175 | 1.75 | 7.3 | 167 | 41.8 | ||||||||||||||
| WE-630-200 | 2.0 | 8.4 | 20.0 | 191 | 47.7 | |||||||||||||
| WE-680-100 |
680 |
1.0 | 4.2 | 10.0 | 95 | 23.8 | 400 | 419 | 5-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-680-150 | 1.5 | 6.3 | 17.0 | 143 | 35.8 | |||||||||||||
| WE-680-160 | 1.6 | 6.7 | 153 | 38.3 | ||||||||||||||
| WE-680-175 | 1.75 | 7.3 | 167 | 41.8 | ||||||||||||||
| WE-680-200 | 2.0 | 8.4 | 20.0 | 191 | 47.7 |
Opmerkingen:
1. De rempluk-/houdspanning is DC110V. Spanningsschakelaar is niet nodig.
2. De balansverhouding is 0,45 ~ 0,5.
3.Regen drive-toepassing, neem contact met ons op en bestel vervolgens met opmerkingen.
